試驗原理講解：
1、吹粉塵風機時間自動交替進行;
2、振動和停止振動時間自動交替進行;
3、配備抽真空執行器件,“施耐德”執行元器件;
4、可分別對吹粉塵風機、粉塵振動和總試驗時間進行控制;
5、設備主控制器采用進口PLC程序控制液晶顯示屏,采用全中文顯示工作時間等;
6、無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護。

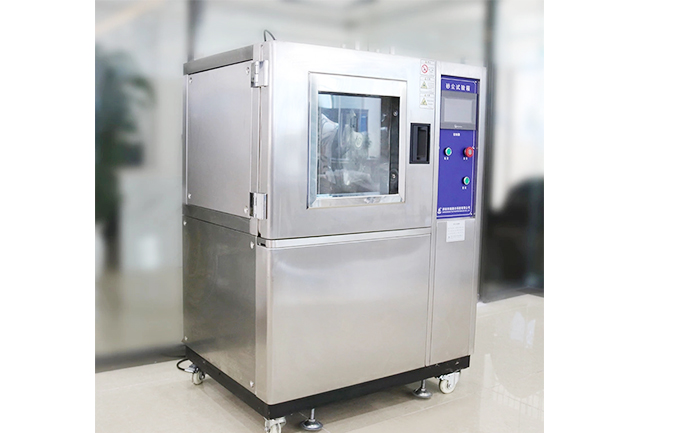

砂塵試驗箱就是人工模擬自然的沙塵環境，除了能滿足低壓電器外殼防護國家標準GB/T4942.2的各項要求以外，還能提供非塵流狀的載塵和垂直循環氣流，具有能觀察和循環使用灰塵的功能，可以營造更為理想和逼真的沙塵測試環境，提供全天候的試驗環境，從而在短期獲得產品的防塵性能。
【1】試驗原理講解：
1、吹粉塵風機時間自動交替進行;
2、振動和停止振動時間自動交替進行;
3、配備抽真空執行器件,“施耐德”執行元器件;
4、可分別對吹粉塵風機、粉塵振動和總試驗時間進行控制;
5、設備主控制器采用進口PLC程序控制液晶顯示屏,采用全中文顯示工作時間等;
6、無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護。
【2】砂塵試驗箱優勢介紹：
1、底部采用高品質可固定式PU活動輪；
2、底部有更換粉塵裝置及可靠的氣動振動裝置；
3、砂塵試驗設備采用強勁的粉塵吹風電機，保證粉塵的吹起和自由降落；
4、灰塵自動除濕系統，促使灰塵含水量降低，灰塵質量穩定；
5、外殼采用冷軋鋼板靜電噴塑，內膽為優質不銹鋼板，外型整體美觀大方；
6、主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗；
7、門中間設有大面積觀察窗加手動雨刮裝置，可以方便在試驗過程中清晰地看到試件的試驗情況
。
【3】測試參考標準:
1、GB 4208-2008/IEC60529-200外殼防護等級（IP代碼）；
2、GJB150.12A-2009裝備實驗室環境試驗方法第12部分：砂塵試驗；
3、GB/T 2423.37-2006/ IEC 60068-2-68第2部分 試驗方法 試驗L：砂塵試驗；
4、JIS C5402-11-8-2002 電子設備連接器.試驗和測量.第11-8部分：氣候試驗.試驗11h沙塵。
【5】砂塵試驗箱結構介紹：
1、吹塵機:全塑離心風機；
2、帶有大屏玻璃觀察窗的推拉門；
3、振擊器:根據需要通過控制器停、振，保證箱壁不結積沙塵；
4、加熱系統:循環風道中裝有加熱器加溫灰塵，避免灰塵凝結；
5、真空系統:壓力計、空氣過濾、調壓三聯件、連接管、真空泵；
6、箱體材質:箱體內膽采用進口SUS304B不銹鋼板，外殼冷軋鋼板，表面噴塑處理；
7、整個箱體采用整體結構，分為上、下、右三兩部分，上部為箱體，下部為機械室，右邊為電氣控制柜。
【5】控制系統使用說明：
1、真空壓力指示可調節;
2、防塵風機時間自動交替進行;
3、振動和停止振動時間自動交替進行;
4、配備抽真空執行器件,“施耐德”執行元器件;
5、采用進口可編程控制器有效保證試驗按標準運行;
6、可編程控制器具有四個輸出點同時完成四個不同時間的程序執行;
7、可編程控制器的每一個輸出點都有兩個時間段控制（即啟動時間和停止時間）;
8、無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護;
9、可編程控制器可分別對防塵風機、粉塵振動和總的試驗時間進行單獨或集體的時間控制。
【6】安裝使用周圍條件:
1、相對濕度：≤85%RH;
2、氣壓：86kPa～106kPa；
3、保護地線接地電阻小于4Ω；
4、頻率允許波動范圍：（50±0.5）Hz；
5、溫度：5℃～+28℃（24小時內平均溫度≤28℃）；
6、供電條件 三相四線+保護地線，電壓范圍：AC（380±38）V；
7、要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是供本設備使用。
【7】工作檢查事項：
1、檢查確保砂塵試驗箱箱體內有無雜物，特別是孔網下面，將孔網取出，將漏斗底部的放灰口小門取下，用壓縮空氣從箱體內部往下吹，盡量將箱體內的雜物吹出，之后將放灰口小門扣上；
2、將孔網從箱內安裝，先空箱運行，檢查設備控制部分：打開電源開關，設定控制器參數（具體設置見下頁）；點擊運行后，逐步打開各項功能，檢驗設備運行狀況；確定各項功能正常后關機；
3、按2kg/m3往箱體內加入粉塵；
4、樣品按規定固定在樣品架上；
5、如需對樣品通電，預先接好電源；
6、打開電源開關，開始試驗。試驗結束后，取出樣品后將篩網取出，將粉塵從底部的出口取出干燥保管，將大門關好。
深圳市瑞泰爾制造的砂塵試驗箱秉承“試驗安全簡易操作”為主的發展理念，高效的端到端業務模式，點到點服務體系以及垂直管理的組織架構確保了多元化、經驗豐富的管理團隊在決策上及時有效，持續創新能力和優秀的企業文化是公司的核心競爭力，公司將立足優勢，科學創新，聚焦構筑面向未來的試驗設備，持續為客戶和社會創造價值。
