產品名稱

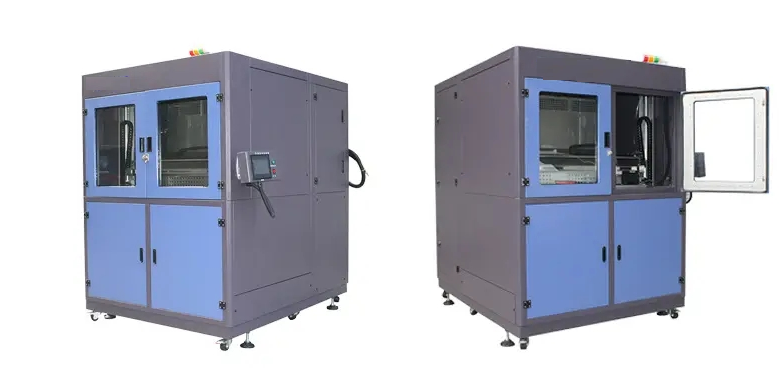

液體高低溫循環試驗系統

型號

  可按客戶要求定制

測試范圍

介質工作

溫度范圍

防凍液：-40℃～+ 85℃

水：2℃～+ 98℃

升降

溫速

率

溫度變化速率

最大可達到+85℃～-40℃  約16min內（約10℃/min)

介質循環流量

最大流量滿足25L/min(流量計時實時采集0.6立方/小時)

控制系統

觸摸液晶屏控制器

注：設備的帶負載能力為冷熱平衡量為約2~3KW的冷量和熱量。

備用介質箱容積(可帶負載內容積約為最大10L)

材

質

主骨架材質

40×40 標準鋁型材

外箱材質

SUS 304# 拉絲不銹鋼板

加熱器

定制二級液體恒溫加熱器

制冷壓縮機

采用進口冷凍壓縮機

蒸發器

盤管式多通道蒸發器

制冷方式

機械壓縮機制冷

冷卻方式

風 冷

使用環境:工作環境溫度15℃-30℃內使用

冷

凍

系

統

冷凍壓縮機

采用進口冷凍壓縮機，使用環保冷劑

冷媒銅管

內螺旋式K—TYPE冷媒銅管

冷凝器

波浪狀鰭片型風冷冷凝器

蒸發器

盤管式多通道蒸發器

冷凍元件

原裝進口電磁閥、干燥過濾器等。

特點

全系統管路均作通氣加壓22kg檢漏測試。

恒溫系統完全獨立

配有本公司專業技術特點，防高溫高壓氣流回流開冷機損壞系統

所有冷凍系統動作程序，完全由微電腦控制器控制

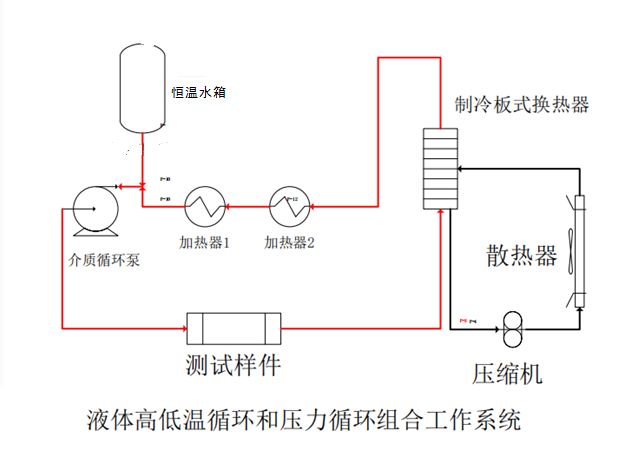

調節方式

強制循環流動，平衡調溫法。控制系統根據系統設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態的平衡。

介質循環裝置

采用閉環循環系統由循環水泵，強制液體流動。

壓力循環系統

通過電氣比例閥控制二次氣壓的氣壓壓力，來推動循環管路中的介質壓力變化，使液體的壓力變化滿足，測試過程中的壓力程序變化 的工作要求。

1

電源用漏電保護；

2

極限高低溫保護；溫度偏差報警；

3

壓縮機過熱、過載、過流、超壓保護

4

相序缺相保護；

5

介質極限工作壓力保護

6

介質循環泵綜合保護系統
